МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ
Фрикционные

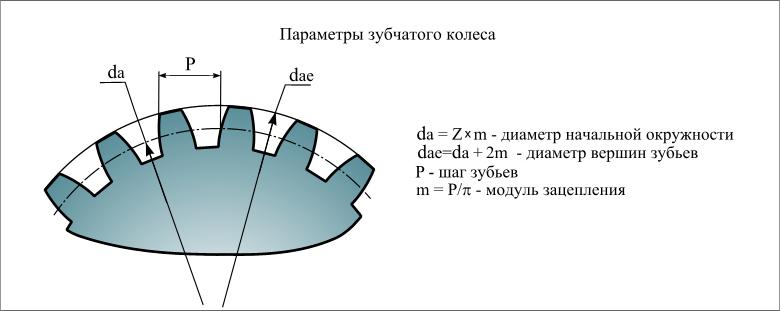

В зубчатой передаче движение передается с помощью зацепления пары зубчатых колес. Меньшее зубчатое колесо принято называть шестерней, большее - колесом. Термин "Зубчатое колесо" относится как к шестерне, так и к колесу. Параметрам шестерни приписывают индекс 1, параметрам колеса - индекс 2.

Зубчатые передачи - самый надежный и распространенный вид механических передач. Наибольшее распространение получили цилиндрические зубчатые передачи, передающие вращательное движения от одного вала к другому, причем валы параллельны между собой.

Различают два вида зубчатых передач - открытые и закрытые.

Закрытые, заключенные в отдельный корпус редукторного типа или встроенные в машину. Закрытые передачи работают в масляной ванне. Проектный расчет их выполняют на выносливость по контактным напряжениям, во избежание усталостного выкрашивания рабочих поверхностей зубьев. Определив на основе этого расчета размеры колес и параметры зацепления, выполняют выполняют затем проверочный расчет на выносливость зубьев по напряжениям изгиба для предотвращения усталостного разрушения зубьев.

Открытые зубчатые передачи рассчитывают на выносливость по напряжениям изгиба с учетом износа зубьев в процессе эксплуатации. В этом случае нет необходимости проверять выносливость поверхностей зубьев от контактных напряжений, так как абразивный износ поверхностей зубьев предотвращает выкрашивание их их от переменных контактных напряжений.

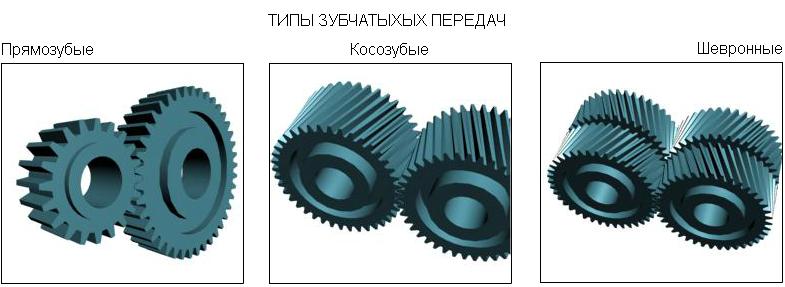

Прямозубые передачи более просты в изготовлении, но не обеспечивают высокой плавности зуба, т.к. зубья вступают в зацепление сразу всей поверхностью. Косозубые передачи обеспечивают более высокую плавность хода, т.к. в отличии от прямозубых они входят в зацепление не сразу по всей длине, а в течении некоторого времени, но в зацеплении возникает осевое усилие. Для уравновешивания осевого усилия используют шевронные передачи.


Материалы применяемые для изготовления зубчатых колес

Способ
термической
обработки зубье
Средняя
твёрдость
поверхностей
зубьев
Сталь Предел
контактной
выносливости
sHlim
Нормализация и улучшение HB>350 Углеродистая (35, 45, 50 и др) и легированная (20Х, 20ХН, 40Х, 40ХН и др. 2HB+70
Объёмная закалка HRC 38-50 18HRC+150
Поверхностная
закалка
HRC 40-50 17HRC+200
Цементация и
нитроцементация
HRC> 56 Легированная (20Х, 20ХН, 40Х, 40ХН и др.) 23HRC
